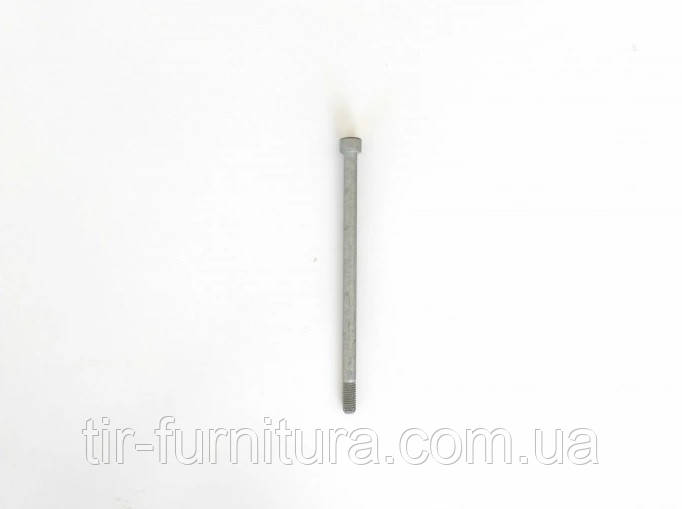

Болт петлі воріт Ø8x150мм SCHMITZ 1033251

Болт петлі воріт М8х150 SCHMITZ 1033251: Інженерне розслідування призначення та важливості

У світі високотехнологічного комерційного транспорту, де кожен грам ваги та кожен відсоток термічної ефективності має значення, конструкція сучасних напівпричепів стає дедалі складнішою. Особливо це стосується воріт ізотермічних та рефрижераторних фургонів, які є товстими, легкими та водночас міцними сендвіч-панелями. Монтаж важкої силової фурнітури на такі конструкції є складною інженерною задачею. Болт петлі воріт М8х150 SCHMITZ 1033251 — це не просто кріпильний елемент, а спеціалізоване, вузькопрофільне рішення, розроблене інженерами Schmitz Cargobull для вирішення саме цієї задачі. Його унікальні характеристики — екстремальна довжина при відносно невеликому діаметрі, високий клас міцності та специфічна конструкція — є відповіддю на конкретні виклики. Цей детальний посібник є глибоким інженерним аналізом цього унікального компонента. Ми розкриємо, чому його конструкція є саме такою, як він працює в системі з іншими елементами, та чому його заміна на будь-який «схожий» аналог є абсолютно неприпустимою та небезпечною.

Інженерна задача: Надійне кріплення петель до сендвіч-панелей

Щоб зрозуміти унікальність болта SCHMITZ 1033251, необхідно спочатку зрозуміти конструкцію, для якої він призначений. Ворота сучасного рефрижератора — це багатошарова сендвіч-панель. Вона складається з двох тонких зовнішніх обшивок (наприклад, зі склопластику або тонкого металу) та товстого (80-120 мм) шару легкого теплоізоляційного матеріалу (зазвичай, екструдованого пінополістиролу або пінополіуретану) всередині.

Така конструкція створює серйозну проблему для кріплення:

• Неможливість використання короткого кріплення: Теплоізоляційний сердечник не має жодної несучої здатності. Будь-який гвинт або короткий болт, закріплений лише в тонкій зовнішній обшивці, буде миттєво вирваний під вагою важких воріт.
• Ризик руйнування панелі: При спробі затягнути кріплення, яке спирається на зовнішню та внутрішню обшивки, виникає ризик стиснути та зруйнувати крихкий теплоізоляційний шар, що призведе до втрати міцності та герметичності воріт.

Єдиним надійним інженерним рішенням для такого завдання є використання наскрізного болтового з'єднання з елементами, що запобігають стисканню. Саме для такої системи і був створений Болт петлі воріт М8х150 SCHMITZ 1033251. Він проходить крізь усю товщу воріт, забезпечуючи надійну фіксацію петлі до внутрішньої та зовнішньої силових обшивок.

Глибокий аналіз специфікацій болта SCHMITZ 1033251

Кожен параметр цього болта є результатом точних розрахунків і має своє функціональне обґрунтування.

• Довжина 150 мм – ключ до функціональності: Екстремальна довжина 150 мм дозволяє болту пройти крізь товсту зовнішню пластину петлі, зовнішню обшивку воріт, товстий шар утеплювача, внутрішню обшивку, внутрішню підсилювальну пластину та залишити достатньо різьбової частини для надійної фіксації гайкою. Ця довжина розрахована із запасом для використання на воротах різної товщини в модельному ряду Schmitz.
• Діаметр М8 – баланс міцності та цілісності: Діаметр 8 мм є оптимальним компромісом. Він забезпечує достатню міцність на зріз та розрив для утримання важких воріт, але водночас отвір під болт не є надто великим, щоб не порушувати структурну цілісність та герметичність сендвіч-панелі.
• Клас міцності 8.8 або 10.9 – гарантія опору навантаженням: Цей довгий та відносно тонкий болт зазнає не тільки навантажень на зріз від ваги воріт, але й значних навантажень на розтяг при затягуванні. Високий клас міцності (800-1000 МПа на розрив) гарантує, що болт може бути затягнутий з необхідним зусиллям для створення потужної сили притиску, не деформуючись і не руйнуючись. Він здатний працювати як пружний елемент, ефективно протидіючи вібраціям.
• Часткова різьба – інженерія проти зрізу: Це одна з найважливіших, але не очевидних характеристик. Болт SCHMITZ 1033251 має неповну, а часткову різьбу. Це означає, що більша частина його стрижня є гладкою. Конструкція розрахована таким чином, що площина зрізу (місце, де зустрічаються рухома та нерухома частини петлі) припадає саме на гладку, повнотілу частину стрижня, а не на різьбу. Гладкий стрижень має більший ефективний діаметр і, відповідно, значно вищу міцність на зріз, ніж нарізана частина. Це інженерне рішення кардинально підвищує надійність вузла.
• Спеціалізоване покриття: Як і інше відповідальне кріплення Schmitz, цей болт має передове антикорозійне покриття (наприклад, цинк-ламельне), яке забезпечує довготривалий захист від іржі та стабільний коефіцієнт тертя для точної затяжки.

Наука надійного з'єднання: Сила притиску, втулки та пластини

Болт 1033251 є центральним елементом складної системи кріплення, яка включає ще два важливі компоненти:

• Розпірні втулки (Sleeves): Щоб запобігти руйнуванню теплоізоляційного шару при затягуванні, в отвір у воротах перед установкою болта вставляється спеціальна розпірна втулка (зазвичай металева або з міцного пластику). Ця втулка має довжину, що точно дорівнює відстані між внутрішньою та зовнішньою обшивками. Болт SCHMITZ 1033251 проходить крізь цю втулку. Таким чином, при затягуванні гайки сила притиску діє не на крихкий утеплювач, а на торці цієї міцної втулки, стягуючи обшивки і створюючи надзвичайно міцний та стабільний вузол.
• Внутрішні підсилювальні пластини (Backing Plates): З внутрішньої сторони воріт, під гайку, обов'язково встановлюється широка металева пластина. Її задача — розподілити точкове навантаження від гайки на велику площу тонкої внутрішньої обшивки, запобігаючи її «продавлюванню» або розриву.

Таким чином, надійність з'єднання забезпечується синергією чотирьох елементів: високоміцного наскрізного болта, розпірної втулки, внутрішньої підсилювальної пластини та самої петлі.

Чому заміна аналогом є неприпустимою: ризики та наслідки

Спроба замінити Болт петлі воріт М8х150 SCHMITZ 1033251 на звичайний будівельний болт аналогічного розміру є вкрай небезпечною та технічно безграмотною.

• Невідома міцність: Будівельні болти зазвичай мають низький клас міцності (4.6), який абсолютно недостатній для навантажень, що діють на петлі напівпричепа. Такий болт може зруйнуватися від вібрації або при різкому гальмуванні.
• Повна різьба: Будівельні болти такої довжини найчастіше мають повну різьбу. Це означає, що в площині зрізу буде знаходитись ослаблена нарізана частина, що значно знижує надійність.
• Непередбачувана затяжка: Невідомий матеріал та покриття не дозволяють правильно розрахувати момент затяжки, що може призвести як до недотяжки, так і до руйнування болта.
• Ризик катастрофічної відмови: Руйнування навіть одного з кількох болтів петлі призводить до лавиноподібного зростання навантаження на інші, що може закінчитися повним відривом воріт під час руху.

Враховуючи унікальне поєднання довжини, класу міцності, часткової різьби та спеціального покриття, можна стверджувати, що знайти повний аналог для цього болта на відкритому ринку практично неможливо.

Висновок: Спеціалізоване рішення для відповідального завдання

Болт петлі воріт М8х150 SCHMITZ 1033251 є яскравим прикладом того, як глибоке розуміння інженерами специфічних завдань призводить до створення унікальних та вузькоспеціалізованих компонентів. Це не просто «довгий болт», а невід'ємна частина складної системи кріплення, розробленої для забезпечення максимальної надійності та безпеки при монтажі петель на сучасні сендвіч-панелі воріт. Його використання в поєднанні з відповідними втулками та пластинами є єдиним способом гарантувати, що ворота вашого напівпричепа Schmitz будуть служити довго, надійно та безпечно, повністю відповідаючи високим стандартам, закладеним їхніми конструкторами. Це вибір, де компроміси неприпустимі.
