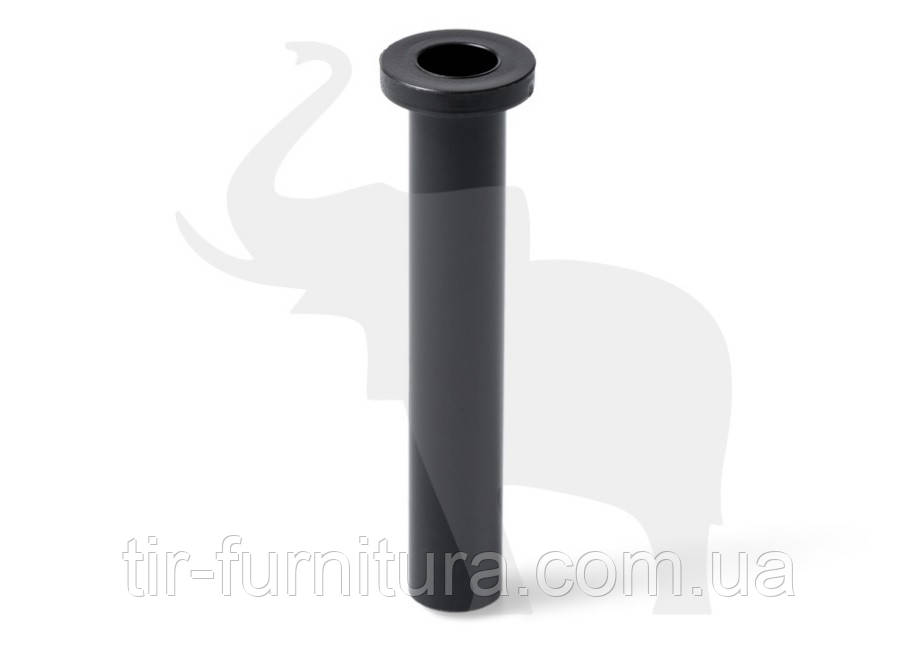

Втулка петлі воріт SCHMITZ 1031767

Втулка петлевого шарніра SCHMITZ 1031767: Технічний бюлетень з діагностики, причин та наслідків зносу

У світі важкої комерційної техніки, де надійність є синонімом прибутковості, довговічність будь-якого вузла визначається не лише міцністю його основних компонентів, але й продуманістю найменших деталей. Дверна система напівпричепа Schmitz Cargobull є яскравим прикладом такої складної інженерної конструкції. І в її основі, в самому серці шарнірного з'єднання, знаходиться непомітний, але критично важливий елемент — Втулка петлевого шарніра SCHMITZ 1031767. Цей компонент є першою лінією оборони проти зносу, розроблений для того, щоб прийняти на себе руйнівну дію тертя та навантажень, захищаючи тим самим дорогі та складні у заміні петлі. Цей текст є глибоким технічним аналізом, призначеним для професіоналів — механіків, інженерів та керівників автопарків. Ми проведемо майже криміналістичне дослідження процесів, що призводять до зносу втулки, простежимо ланцюгову реакцію несправностей, яку провокує її вихід з ладу, та доведемо, чому використання оригінальної деталі є єдиним правильним рішенням для підтримки вашої техніки у стані заводської досконалості.

Механіка зносу шарніра: Глибокий аналіз процесів руйнування

Втулка петлевого шарніра SCHMITZ 1031767 працює в надзвичайно складних умовах. Розуміння типів зносу, яким вона піддається, дозволяє оцінити важливість її якості та своєчасної заміни.

1. Абразивний знос: Невидимий ворог

Це найпоширеніший тип зносу для фурнітури. Під час руху, особливо по запилених дорогах або в зимовий період, у зазори шарнірного з'єднання потрапляють мікроскопічні частинки пилу, піску та дорожніх реагентів. Ці тверді частинки діють як абразивна паста. При кожному відкритті та закритті воріт вони буквально шліфують поверхню полімерної втулки, поступово зменшуючи товщину її стінки. Якісний інженерний полімер, з якого виготовлена оригінальна втулка, має високу твердість та низьку пористість, що значно уповільнює цей процес, але не може зупинити його повністю.

2. Втомний знос: Руйнування від вібрацій

Напівпричіп у русі — це джерело постійних вібрацій. Навіть коли ворота закриті, шарнірне з'єднання зазнає мільйонів мікроскопічних циклічних навантажень. Ці навантаження викликають накопичення внутрішніх напружень у структурі полімеру, що з часом призводить до утворення мікротріщин на поверхні втулки. Поступово ці тріщини розростаються, що може призвести до розшарування або крихкого руйнування матеріалу. Спеціалізовані полімерні композити, що використовуються Schmitz, розроблені з підвищеною стійкістю до втоми, що є ключовим фактором їхньої довговічності.

Що розповість стара втулка? Криміналістичний огляд

При демонтажі старої втулки досвідчений механік може багато чого дізнатися про стан усієї дверної системи:

• Еліптичний знос: Внутрішній отвір зношеної втулки майже ніколи не буває ідеально круглим. Він набуває овальної, або еліптичної, форми. Це відбувається тому, що основне навантаження від ваги воріт завжди діє в одному напрямку — вертикально вниз. Вимірявши різницю між найбільшим та найменшим діаметром отвору, можна точно оцінити ступінь зносу та величину люфту.
• Подряпини та задирки: Глибокі подряпини на внутрішній поверхні можуть свідчити про знос або пошкодження самої осі петлі.
• Тріщини: Наявність тріщин свідчить про роботу вузла в умовах надмірних ударних навантажень, що може бути наслідком агресивної експлуатації або провисання воріт, яке не було вчасно усунуте.

Ефект доміно: Ланцюгова реакція несправностей від однієї зношеної втулки

Ігнорування зносу такого маленького компонента, як втулка петлі SCHMITZ 1031767, запускає руйнівний ланцюговий процес, який можна описати покроково:

1. Початковий знос втулки: Внаслідок тертя та вібрацій втулка втрачає соті частки міліметра свого матеріалу.
2. Поява люфту: У шарнірі з'являється невеликий зазор.
3. Початок провисання воріт: Люфт у петлях призводить до того, що дальній від петель кут стулки воріт опускається на кілька міліметрів.
4. Збільшення ударних навантажень: Тепер, при русі по нерівностях, стулка воріт не просто вібрує, а рухається вгору-вниз у межах цього люфту, створюючи сильні удари в петлях.
5. Прискорений знос: Ударні навантаження в рази прискорюють подальше руйнування втулки та починають зношувати вже металеві частини петлі. Люфт та провисання швидко збільшуються.
6. Порушення роботи замків: Провисла стулка перестає збігатися з рамою. Запірні кулачки починають вдарятися об захвати-упори. Водію доводиться з силою закривати ворота.
7. Руйнування запірної фурнітури: Надмірні зусилля призводять до деформації рукоятки, руйнування її кріплення, зносу або зламу кулачків та захватів-упорів.
8. Втрата герметичності: Провисла стулка не може щільно притиснути ущільнювач, що веде до потрапляння води та пилу у вантажний відсік.
9. Фінал – дорогий ремонт: В результаті, проблема, яку можна було вирішити превентивною заміною недорогих втулок, переростає в необхідність заміни всього комплекту петель, ремонту або заміни дорогої запірної фурнітури, а іноді й ремонту самої панелі воріт.

Інженерне рішення: Переваги оригінальної втулки SCHMITZ 1031767

Оригінальна втулка від Schmitz є результатом роботи інженерів, спрямованої на протидію описаним вище процесам.

• Матеріали, що протистоять зносу: Для виробництва втулки 1031767 використовуються передові полімерні композити. Це не просто поліамід чи поліетилен, а складні суміші, до складу яких входять модифікатори, що підвищують зносостійкість, та тверді мастила (графіт, тефлон), що надають самозмащувальних властивостей. Це дозволяє втулці максимально довго протистояти абразивному та втомному зносу.
• Прецизійні допуски для нульового старту: Оригінальна втулка виготовлена з найвищою точністю. Її розміри ідеально відповідають розмірам петлі, що гарантує відсутність будь-якого початкового люфту після установки. Це означає, що процес зносу починається з ідеальної «нульової» точки, що максимально подовжує термін її служби.
• Системна сумісність: Втулка є частиною єдиної системи. Її матеріал та розміри розраховані на роботу в парі з конкретною моделлю сталевої осі та корпусу петлі Schmitz, забезпечуючи оптимальний режим роботи всього шарніра.

Висновок: Управління надійністю на мікрорівні

Втулка петлевого шарніра SCHMITZ 1031767 є яскравим доказом того, що в складній техніці немає дрібниць. Знос цього невеликого та недорогого компонента є прогнозованим процесом, але ігнорування цього процесу призводить до непередбачуваних, лавиноподібних та дорогих поломок усієї дверної системи. Глибоке розуміння механіки зносу та наслідків, до яких він призводить, дозволяє перейти від реактивного ремонту до проактивного обслуговування. Своєчасна заміна зношених втулок на оригінальні запчастини Schmitz — це найефективніший та економічно виправданий спосіб підтримувати ваш напівпричіп у стані заводської надійності, забезпечуючи його безперебійну роботу та зберігаючи вашу репутацію як професійного та відповідального перевізника.
