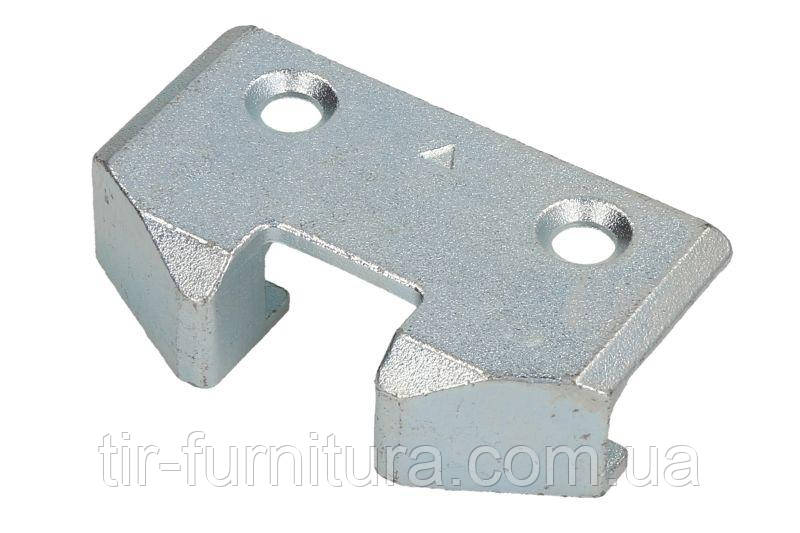

Фіксатор зсувного даху

Фіксатор зсувного даху: Посібник з вибору, діагностики та безпечної експлуатації

У складній та динамічній конструкції зсувного даху сучасного напівпричепа здатність надійно, чітко та безпечно фіксувати рухомі елементи в потрібному положенні є не менш важливою, ніж сам плавний рух. За цю критично важливу функцію відповідає ціла система спеціалізованих механізмів, відомих під загальним терміном Фіксатор зсувного даху. Це не одна конкретна деталь, а ціла категорія інженерних вузлів – від потужних основних замків до невеликих, але важливих стопорних засувок, – кожен з яких виконує незамінну роль у забезпеченні безпеки оператора, цілісності конструкції та збереженні вантажу в різних режимах експлуатації. Поломка, знос або використання неякісного аналога будь-якого з цих фіксаторів є прямою загрозою, що може призвести до самовільного руху даху під час завантаження або, що ще гірше, його відкриття під час руху на високій швидкості.

Вибір правильного фіксатора та розуміння його ролі в системі є запорукою довготривалої та безпроблемної роботи вашої техніки. Провідні виробники, такі як EDSCHA, Schmitz, Krone, приділяють розробці цих компонентів величезну увагу, адже від їхньої безвідмовної роботи залежить загальна надійність та безпека всієї конструкції. Цей текст є вашим вичерпним посібником у світі систем фіксації зсувних дахів. Ми детально розглянемо основні типи фіксаторів, їхнє призначення, матеріали, з яких вони виготовляються, а також надамо практичні поради з діагностики, вибору та обслуговування, щоб ви могли зробити усвідомлений та технічно грамотний вибір.

Анатомія системи фіксації: Різновиди та призначення

Система фіксації даху є багаторівневою. Залежно від конкретної моделі напівпричепа та конструкції даху, ви можете зіткнутися з кількома основними типами фіксаторів.

1. Основний запірний механізм (задній замок даху): Це, як правило, найпотужніший та найвідповідальніший фіксатор зсувного даху. Він розташовується на задньому траверзі даху і відповідає за його жорстку фіксацію у закритому, транспортному положенні. Зазвичай він має зручну рукоятку та потужний запірний механізм (з ригелем або гаком), що входить у відповідну частину на порталі напівпричепа. Його головне завдання – не дозволити даху зрушити вперед під дією інерції при гальмуванні та протистояти підйомній силі вітру на високих швидкостях.

2. Стопорний фіксатор-засувка: Ці невеликі, але надзвичайно важливі фіксатори, інтегровані в кінцеві стопори-обмежувачі, що знаходяться всередині направляючих рейок. Їхня функція – автоматично замикати дах у крайніх положеннях:

• У повністю відкритому положенні: Надійно утримує дах, не даючи йому самовільно зрушити та закритися під час завантажувальних робіт, що є ключовим елементом безпеки для оператора.
• У повністю закритому положенні: Слугує додатковою точкою фіксації, що доповнює основний задній замок.

3. Фіксатор поперечних дуг або роликових кареток: У деяких системах можуть використовуватися індивідуальні фіксатори для кожної або для кількох поперечних дуг. Вони можуть слугувати для блокування даху в частково відкритому стані або для підвищення загальної жорсткості конструкції.

4. Елементи блокування рухомих стійок: Якщо напівпричіп оснащений рухомими центральними стійками, для їхньої фіксації також використовуються спеціальні потужні фіксатори, робота яких часто пов'язана із системою даху.

Інженерія надійності: Матеріали та конструкція якісного фіксатора

Надійність запірних механізмів – це результат безкомпромісного підходу до вибору матеріалів та технологій.

• Високоміцні та загартовані сталі: Усі силові елементи фіксаторів – ригелі, гаки, стопорні пальці – виготовляються з високоякісної легованої сталі, що проходить процес загартування. Це надає їм високої поверхневої твердості для стійкості до стирання та міцності на зріз.
• Надійні пружинні механізми: Усі пружини, що відповідають за автоматичне спрацьовування фіксаторів, виготовляються зі спеціальної пружинної сталі, розрахованої на сотні тисяч циклів роботи без втрати пружності.
• Прецизійне виготовлення: Усі контактні та запірні поверхні обробляються з дотриманням найсуворіших допусків. Це гарантує чітке, надійне спрацьовування механізму "з клацанням", без люфтів та заїдань.
• Ефективний антикорозійний захист: Якісне гальванічне покриття (цинкування) або катафорезне ґрунтування (KTL) є обов'язковою умовою, оскільки корозія може призвести до заклинювання та руйнування механізму.

Ключові критерії вибору: Як не помилитися?

1. Ідентифікація за номером виробника: Це найнадійніший спосіб. Якщо на вашому старому фіксаторі є читабельний артикул (напр., від EDSCHA, Schmitz, Krone), пошук за ним гарантує 100% сумісність.
2. Відповідність типу системи: Переконайтеся, що фіксатор призначений для вашого типу даху та моделі напівпричепа.
3. Візуальне порівняння: Ретельно порівняйте новий фіксатор зі старим: форму, розміри, розташування кріпильних отворів, принцип дії механізму.
4. Якість матеріалу та покриття: Обирайте вироби від перевірених виробників. Якісний фіксатор має бути виготовлений з товстого металу, мати надійне покриття та працювати чітко, без заїдань.

Діагностика несправностей: Коли замок перестає бути надійним?

• Нечітка або неповна фіксація: Замок не закривається з характерним чітким клацанням, відчувається люфт у закритому положенні.
• Заклинювання або тугий хід: Для відкриття або закриття фіксатора доводиться докладати надмірних зусиль, використовувати додаткові інструменти.
• Видимий знос: Робочі поверхні (зубці, ригелі, пази) помітно стерті, заокруглені або деформовані.
• Тріщини або деформація: Будь-які тріщини на корпусі фіксатора або вигнута рукоятка.
• Ослаблена або зламана пружина: Фіксатор не повертається автоматично у вихідне положення, є "млявим".
• Сильна корозія, що заважає руху механізму.

Наслідки несправного фіксатора:

• На дорозі: Ризик самовільного відкриття даху, що може призвести до ДТП.
• На завантаженні: Ризик самовільного руху даху, що може травмувати персонал.
• Пошкодження техніки: Незафіксований дах під дією вібрацій та інерції "розбиває" роликові каретки та направляючі рейки.
• Юридичні наслідки: Експлуатація транспортного засобу з несправними запірними механізмами є порушенням правил технічної експлуатації.

Висновок

Фіксатор зсувного даху – це збірна назва для цілої системи компонентів, що є гарантом вашої безпеки. Від їхньої справності залежить не лише зручність роботи, а й цілісність конструкції, збереження вантажу та безпека на дорозі. Професійний підхід до обслуговування напівпричепа вимагає уважного ставлення до цих вузлів та своєчасної заміни зношених елементів на якісні, відповідні вашій системі аналоги від перевірених виробників
