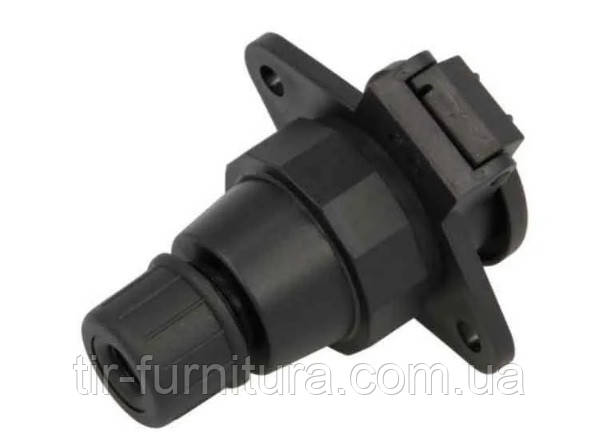

Розетка-штекер до напівпричіпа 7N-pin пластик

Стандарт Надійності: Все про Розетку-штекер до напівпричіпа 7N-pin (пластик) – Посібник з Вибору та Підключення

У складній системі сучасного автопоїзда, що складається з тягача та напівпричепа, електричне з'єднання між ними є життєво важливою артерією. Це справжня "нервова система", що передає команди від водія до світлосигнального обладнання причепа, забезпечуючи його видимість, прогнозованість та, зрештою, безпеку на дорозі. Центральним елементом цієї системи, її головним "портом живлення та управління", є розетка, що встановлюється на тягачі або на передній стінці напівпричепа. Розетка-штекер до напівпричіпа 7N-pin пластик – це не просто роз'єм, а надійне, перевірене часом та найпоширеніше втілення класичного 7-контактного стандарту. Виготовлена з сучасних, ударостійких та довговічних інженерних полімерів, ця розетка пропонує ідеальний баланс між високою надійністю, абсолютною стійкістю до корозії та економічною ефективністю, що робить її вибором номер один для переважної більшості автопарків. Цей вичерпний посібник, створений для професійних водіїв, механіків та власників комерційної техніки, надасть глибокий аналіз цього незамінного компонента.

Призначення та Стандарт ISO 1724 (Тип N): Що таке розетка 7N-pin?

Головне завдання розетки – створити надійне та стандартизоване електричне з'єднання між електросистемами тягача та напівпричепа. Це дозволяє передавати живлення та керуючі сигнали для роботи всіх основних освітлювальних приладів, що є обов'язковою вимогою правил дорожнього руху.

Стандарт ISO 1724 (Тип N): Щоб забезпечити повну сумісність між тягачами та причепами різних виробників, у Європі та багатьох інших країнах світу був прийнятий міжнародний стандарт ISO 1724. Він регламентує форму, розміри та, що найважливіше, схему підключення (розпіновку) 7-контактних роз'ємів для 12В та 24В систем.

• Тип "N" (Normal): Літера "N" означає "нормальний" або "основний". Цей тип роз'єму (зазвичай з корпусом чорного кольору) призначений для передачі сигналів для базового набору освітлення.

Розпіновка (схема підключення) розетки 7N-pin згідно з ISO 1724: Знання цієї схеми є критично важливим для будь-якого механіка чи водія при ремонті або заміні розетки. Кожен контакт (гніздо) має свій номер та чітко визначену функцію:

• Контакт 1 (L): Лівий покажчик повороту (жовтий провід).
• Контакт 2 (54G): Живлення для додаткового обладнання або задніх протитуманних ліхтарів (синій провід).
• Контакт 3 (31): "Маса" (заземлення) для контактів 1-8. Це найважливіший контакт, від якості з'єднання якого залежить робота всієї системи (білий провід).
• Контакт 4 (R): Правий покажчик повороту (зелений провід).
• Контакт 5 (58R): Правий габаритний ліхтар, бічні габаритні вогні та освітлення номерного знака (коричневий провід).
• Контакт 6 (54): Стоп-сигнали (червоний провід).
• Контакт 7 (58L): Лівий габаритний ліхтар, бічні габаритні вогні та освітлення номерного знака (чорний провід).

Дотримання цієї схеми гарантує, що при підключенні будь-якого причепа до будь-якого тягача, всі світлові прилади будуть працювати коректно.

Технічний Аналіз: Переваги Сучасних Полімерів та Конструкція

Існує поширений міф, що пластикові компоненти менш надійні, ніж металеві. Однак у випадку з електричними роз'ємами, сучасні інженерні полімери часто є кращим вибором, ніж метал.

Це не просто "пластик": Корпус якісної розетки виготовляється не зі звичайного крихкого пластику, а з високотехнологічних інженерних полімерів, таких як поліамід, армований скловолокном (PA-GF), або ABS-пластик. Ці матеріали мають унікальні переваги:

1. Ударостійкість та Гнучкість: На відміну від алюмінію, який може тріснути або деформуватися від сильного удару, якісні полімери мають певну гнучкість, що дозволяє їм поглинати енергію удару. Вони не стають крихкими на морозі і здатні витримувати випадкові падіння вилки на корпус.
2. Абсолютна Корозійна Стійкість: Пластик не іржавіє і не окислюється від контакту з дорожньою сіллю та реагентами. Це гарантує, що корпус розетки не зруйнується з часом, зберігаючи герметичність та надійність кріплення.
3. Відмінні Діелектричні Властивості: Корпус з пластику є ідеальним ізолятором. Це значно знижує ризик коротких замикань на корпус автомобіля у випадку пошкодження внутрішньої ізоляції дротів.
4. Стійкість до УФ-випромінювання та Хімікатів: Спеціальні добавки у складі полімеру роблять його стійким до руйнівної дії сонячного світла, а також до контакту з мастилами та пальним.

Продумана Конструкція:

• Контакти (гнізда): Виготовляються з високоякісної пружинної латуні або іншого мідного сплаву. Це забезпечує не тільки відмінну електропровідність, але й довготривалий та щільний контакт з пінами вилки, що запобігає їх ослабленню від вібрацій.
• Захисна Кришка: Розетка оснащена міцною, підпружиненою кришкою, яка має по периметру гумову прокладку. У закритому стані вона створює герметичне ущільнення, що захищає контакти від потрапляння води, пилу та бруду, коли причіп від'єднаний.
• Система Кріплення Дротів: Всередині розетки дроти надійно фіксуються за допомогою гвинтових клем, що забезпечує міцний та надійний електричний контакт.

Діагностика Несправностей та Сценарії Заміни

Несправність розетки є однією з найпоширеніших причин відмови світлового обладнання напівпричепа.

Симптоми, що вказують на необхідність заміни:

• Нестабільна робота освітлення: Мерехтіння ліхтарів по всьому причепу найчастіше вказує на поганий контакт саме в головному роз'ємі.
• Видимі механічні пошкодження: Тріщини, сколи на корпусі, зламана захисна кришка або зруйновані кріпильні отвори.
• Сильна корозія або окислення контактів: Зелений або білий наліт всередині гнізд, що перешкоджає нормальному проходженню струму.
• Ослаблені контакти: Вилка "бовтається" в розетці, що призводить до постійного переривання контакту.

Експлуатація транспортного засобу з несправним світловим обладнанням є грубим порушенням ПДР та створює пряму загрозу безпеці. Пошкоджена розетка підлягає негайній заміні.

Висновок

Розетка-штекер до напівпричіпа 7N-pin пластик – це надійний, довговічний та економічно ефективний компонент, що є галузевим стандартом для створення безпечного та універсального електричного з'єднання. Її цінність полягає у використанні сучасних, ударостійких інженерних полімерів, які забезпечують ідеальний баланс міцності, абсолютної корозійної стійкості та діелектричної безпеки. Повна відповідність міжнародному стандарту ISO 1724 гарантує універсальну сумісність, а продумана конструкція – легкість монтажу та довготривалу безвідмовну роботу. Вибір на користь якісної пластикової розетки – це розумне та професійне рішення для переважної більшості ремонтних та сервісних завдань, що забезпечує надійність без зайвих витрат.
