Фітинги для контейнерів

Наріжний Камінь Глобальної Логістики: Все про Фітинги для контейнерів 905.299.000 – Посібник зі Стандартів та Ремонту

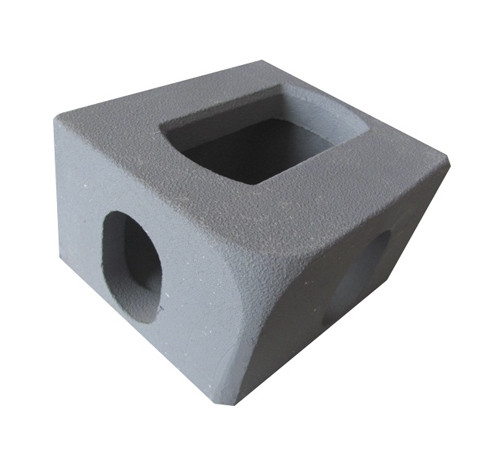

У сучасному світі, де глобальна торгівля та логістика є кровоносною системою економіки, стандартний ISO-контейнер став універсальною, незамінною одиницею перевезення. Його здатність безперешкодно переміщатися з корабля на залізничну платформу, а звідти – на напівпричіп-контейнеровоз, базується на геніально простій, але надзвичайно міцній та стандартизованій деталі. Цим наріжним каменем усієї системи інтермодальних перевезень є Фітинг для контейнерів 905.299.000, також відомий як кутовий фітинг або "кубик". Це не просто металевий кут, а високоточний, литий структурний вузол, що є одночасно і силовим елементом каркаса, і універсальним інтерфейсом для підйому, кріплення та штабелювання. Від його якості, точності розмірів та цілісності залежить безпека багатотонних вантажів, справність дорогого обладнання та, зрештою, життя людей. Цей вичерпний посібник, створений для професіоналів у сфері ремонту, виробництва та експлуатації контейнерів, надасть глибокий аналіз цього фундаментального компонента.

Призначення та Багатофункціональність Контейнерного Фітинга

Кутовий фітинг є унікальним інженерним рішенням, що виконує одразу чотири критично важливі функції, які роблять стандартний контейнер таким універсальним.

1. Вантажопідіймальні операції: Верхні кутові фітинги є основними точками для підйому та переміщення контейнера. Спеціальні замки на спредерах портових та залізничних кранів входять в отвори верхніх фітингів, надійно захоплюючи та піднімаючи контейнер вагою до 40 тонн.

2. Кріплення на Транспорті: Нижні кутові фітинги є точками з'єднання контейнера з транспортною платформою. Поворотні головки контейнерних замків (твістлоків), що встановлені на рамах напівпричепів, залізничних вагонів або на палубах кораблів, входять у нижні фітинги та блокуються, створюючи надзвичайно міцне та жорстке з'єднання, що унеможливлює зміщення контейнера під час руху.

3. Штабелювання: Конструкція фітингів дозволяє надійно ставити контейнери один на одного. Нижні фітинги верхнього контейнера ідеально суміщаються та входять у верхні фітинги нижнього. Для додаткової фіксації між ними встановлюються спеціальні проміжні твістлоки. Саме ця властивість дозволяє створювати високі та стійкі штабелі на контейнерних терміналах та суднах.

4. Кріплення вантажу всередині: Отвори на внутрішній стороні фітингів часто використовуються як надійні такелажні точки для кріплення важких та негабаритних вантажів (наприклад, промислового обладнання або автомобілів) всередині самого контейнера за допомогою стяжних ременів або ланцюгів.

Стандарт ISO 1161: Мова, яку Розуміє Весь Світ

Універсальність контейнерних перевезень була б неможливою без суворої стандартизації. Розміри, форма, міцнісні характеристики та матеріал кутових фітингів чітко регламентовані міжнародним стандартом ISO 1161.

Що визначає стандарт:

• Точні Габаритні Розміри: Стандарт встановлює з точністю до міліметра всі зовнішні та внутрішні розміри фітинга, а також форму та розміри його отворів.
• Вимоги до Матеріалу: Фітинги повинні виготовлятися зі спеціальної ливарної сталі, що має високу міцність та, що вкрай важливо, високу ударну в'язкість при низьких температурах (до -40°C), імітуючи умови експлуатації в арктичних широтах.
• Вимоги до Міцності: Стандарт визначає мінімальні навантаження, які фітинг повинен витримувати в різних напрямках без руйнування та деформації.

Вісім типів фітингів: Важливо розуміти, що вісім фітингів на одному контейнері не є повністю однаковими. Існує чотири різних типи, кожен з яких встановлюється парою:

1. Верхній лівий (Top Left - TL)
2. Верхній правий (Top Right - TR)
3. Нижній лівий (Bottom Left - BL)
4. Нижній правий (Bottom Right - BR) Вони відрізняються конфігурацією отворів, щоб відповідати своїм специфічним функціям. Артикул 905.299.000 відповідає одному з цих конкретних типів, що гарантує його правильну геометрію для відповідного кута контейнера.

Технічний Аналіз: Матеріали та Технологія Виробництва

• Матеріал – Спеціальна Ливарна Сталь: Фітинги виготовляються методом точного лиття зі спеціально розробленої марки сталі. Після лиття вони проходять процес термічної обробки для зняття внутрішніх напружень та досягнення необхідних показників міцності та пластичності.
• Контроль Якості: Кожен сертифікований фітинг проходить суворий контроль якості, що включає:
  • Перевірку розмірів за допомогою точних вимірювальних інструментів.
  • Хімічний аналіз складу сталі.
  • Неруйнівний контроль (магнітопорошкову або ультразвукову дефектоскопію) для виявлення прихованих внутрішніх дефектів (тріщин, пор).

Діагностика Пошкоджень та Необхідність Заміни

Кутовий фітинг є найміцнішою частиною контейнера, але і він може бути пошкоджений.

Ознаки, що вимагають заміни:

1. Тріщини: Наявність будь-яких, навіть волосяних, тріщин є неприпустимою та вимагає негайної заміни.
2. Сильна Деформація: Вм'ятини або вигини, спричинені сильними ударами. Деформований фітинг не дозволить правильно працювати спредеру крана або твістлоку.
3. Надмірний Знос: Знос внутрішніх поверхонь отворів від тисяч циклів з'єднання з твістлоками, що призводить до появи люфту.
4. Глибока Корозія: Іржа, що значно зменшила товщину стінок.

Сертифікація CSC: Контейнер з пошкодженим кутовим фітингом не може пройти обов'язкову періодичну інспекцію та отримати або підтвердити табличку КБК (CSC Plate), що є його допуском до міжнародних перевезень.

Висновок

Фітинг для контейнерів 905.299.000 – це не просто деталь, а фундаментальний, стандартизований вузол, що є основою всієї сучасної системи інтермодальних перевезень. Його цінність полягає в безкомпромісній міцності, що забезпечується технологією точного лиття з легованої сталі, та в суворій відповідності міжнародним стандартам ISO 1161. Вибір на користь якісного, сертифікованого фітинга та його кваліфікований монтаж є єдиним правильним шляхом до відновлення структурної цілісності та повної функціональності контейнера, що гарантує безпеку вантажу, персоналу та відповідність усім міжнародним вимогам.
