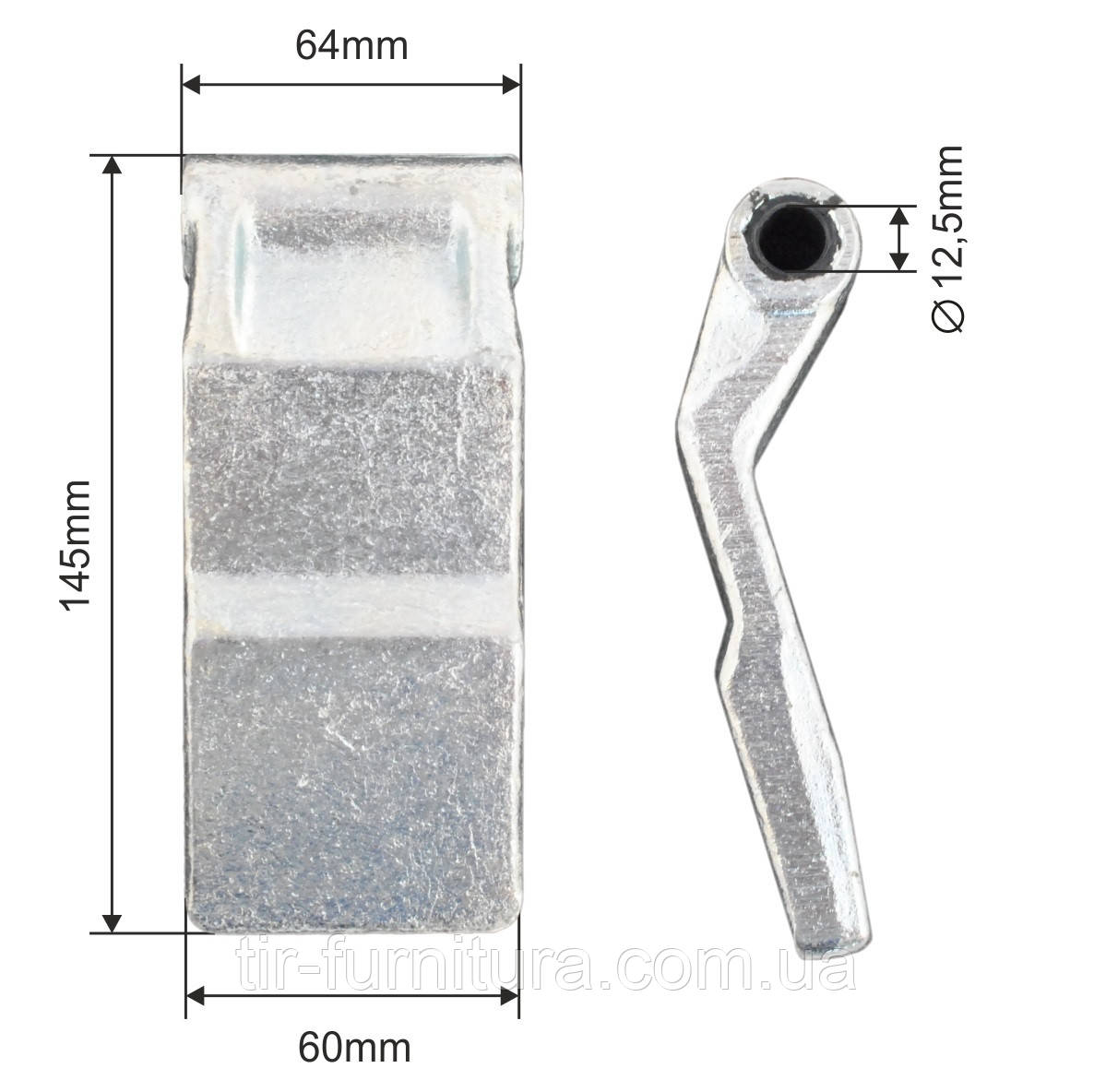

Петля воріт морського контейнера приварна

Силовий Шарнір Глобальної Логістики: Все про Петлю воріт морського контейнера – Посібник з Ремонту та Стандартів

У світі глобальної торгівлі, де стандартний морський контейнер є непорушною основою, що з'єднує континенти, кожен елемент його конструкції підпорядкований принципам максимальної міцності, довговічності та універсальності. Ворота контейнера – це його "обличчя" та водночас найважливіший функціональний вузол, що забезпечує доступ до вантажу та його герметичний захист. Надійність та правильна робота цих масивних, важких стулок повністю залежить від, на перший погляд, простого, але насправді надзвичайно відповідального компонента. Петля воріт морського контейнера приварна – це не просто завіса, а потужний, кований силовий шарнір, що є невід'ємною частиною структурного каркаса. Вона розроблена, щоб витримувати колосальні статичні та динамічні навантаження протягом десятиліть експлуатації в найагресивніших умовах – від соленого морського повітря до екстремальних температур. Цей вичерпний посібник, створений для професіоналів у сфері ремонту, виробництва та експлуатації контейнерів, надасть глибокий аналіз цього фундаментального компонента.

Призначення та Екстремальні Навантаження

Функція контейнерної петлі виходить далеко за рамки простого обертання дверей. Вона є критично важливим силовим вузлом, що виконує кілька завдань.

1. Утримання Ваги Дверей: Дверна стулка стандартного морського контейнера є надзвичайно важкою конструкцією, вага якої може сягати кількох сотень кілограмів. Ця величезна статична вага розподіляється на чотири петлі, кожна з яких повинна надійно утримувати її протягом усього терміну служби без деформації.

2. Протидія Динамічним Навантаженням: Це найважче випробування для петель. Під час морського перевезення, корабель зазнає постійної хитавиці. Вантаж всередині контейнера, що може важити понад 20 тонн, тисне на двері, створюючи потужні циклічні навантаження, які намагаються "вирвати" двері. Під час автомобільного перевезення, вібрації та удари від нерівностей дороги також створюють постійне навантаження на шарніри.

3. Забезпечення Жорсткості Порталу: Система з чотирьох петель та їхніх міцних штифтів є важливим елементом, що надає додаткової жорсткості всьому задньому дверному порталу контейнера. Це допомагає зберігати правильну геометрію каркаса при штабелюванні та перевантаженні.

4. Гарантія Герметичності: Правильна робота дверних ущільнювачів можлива лише за умови ідеальної геометрії та відсутності провисання дверей. Зношена або деформована петля призводить до того, що двері провисають, утворюючи щілини. Це порушує герметичність, що є неприпустимим, адже може призвести до потрапляння води та псування вантажу.

Інженерія Абсолютної Міцності: Матеріали та Технологія Виробництва

Виняткові навантаження, які повинна витримувати контейнерна петля, диктують використання лише найміцніших матеріалів та найнадійніших технологій виробництва.

• Матеріал – Кована Сталь: Контейнерні петлі виготовляються не з лиття чи зварювання, а методом гарячого штампування (кування) з цільного шматка високоякісної, добре зварюваної конструкційної сталі. Процес кування під високим тиском та температурою впорядковує внутрішню кристалічну структуру металу, орієнтуючи його волокна вздовж форми деталі. Це створює монолітний, надзвичайно міцний та в'язкий компонент, що має унікальні переваги.
• Компоненти Системи:
  1. Петля (Hinge Blade): Плоска, довга частина, що має вушко для штифта та приварюється безпосередньо до силового каркаса дверної стулки.
  2. Кронштейн (Lug/Gudgeon): Масивний елемент з вушком, що приварюється до рами заднього дверного порталу.
  3. Штифт (Pin): Міцний сталевий стрижень, що проходить через вушка петлі та кронштейна, утворюючи рухомий шарнір.
  4. Втулка (Bushing): Часто виготовляється з латуні або спеціального антифрикційного полімеру. Встановлюється всередину вушка петлі та слугує підшипником ковзання для штифта, зменшуючи тертя та приймаючи на себе основний знос.
• Відповідність Стандартам ISO: Розміри, геометрія та міцнісні характеристики контейнерних петель суворо регламентовані міжнародними стандартами, що забезпечує повну взаємозамінність та відповідність вимогам безпеки в будь-якому порту світу.

Діагностика Пошкоджень та Необхідність Заміни

Регулярний огляд петель є обов'язковою частиною інспекції технічного стану контейнера.

Ознаки, що вимагають заміни:

1. Надмірний Люфт та Провисання Дверей: Якщо двері "просіли", важко закриваються або чіпляються за поріг, це є головною ознакою критичного зносу штифтів та втулок петель.
2. Деформація: Петля або кронштейн мають видимі вигини, що є наслідком сильного удару.
3. Тріщини: Наявність будь-яких, навіть волосяних, тріщин у тілі петлі, кронштейна або біля їхніх зварних швів є неприпустимою.
4. Глибока Корозія: Іржа, що значно зменшила товщину металу та послабила його структурну міцність.

Сертифікація CSC: Контейнер з пошкодженою або надмірно зношеною петлею не може пройти обов'язкову періодичну інспекцію та отримати або підтвердити табличку КБК (CSC Plate), що є його допуском до міжнародних перевезень.

Переваги Використання Стандартизованої Контейнерної Петлі

• Гарантована Безпека та Надійність: Кована конструкція та відповідність стандартам ISO є гарантією того, що петля витримає всі розрахункові навантаження.
• Відповідність Міжнародним Вимогам: Використання стандартних компонентів є обов'язковою умовою для сертифікації контейнера.
• Відновлення Повної Функціональності: Заміна зношених петель повертає дверям правильну геометрію, забезпечуючи легке відкривання/закривання та повну герметичність.
• Простота та Надійність Ремонту: Завдяки стандартизації, підбір та заміна пошкодженої петлі є зрозумілою та відпрацьованою процедурою для будь-якого кваліфікованого ремонтного депо.

Висновок

Петля воріт морського контейнера приварна – це не просто фурнітура, а фундаментальний, стандартизований силовий вузол, що є основою надійності та довговічності всієї дверної конструкції. Її цінність полягає в безкомпромісній міцності, що забезпечується технологією кування з легованої сталі, та в суворій відповідності міжнародним стандартам ISO. Вибір на користь якісної, сертифікованої петлі та її кваліфікований монтаж є єдиним правильним шляхом до відновлення структурної цілісності та повної функціональності контейнера, що гарантує безпеку вантажу, персоналу та відповідність усім міжнародним вимогам.
