Зчіпний пристрій автоматичний V.ORLANDI

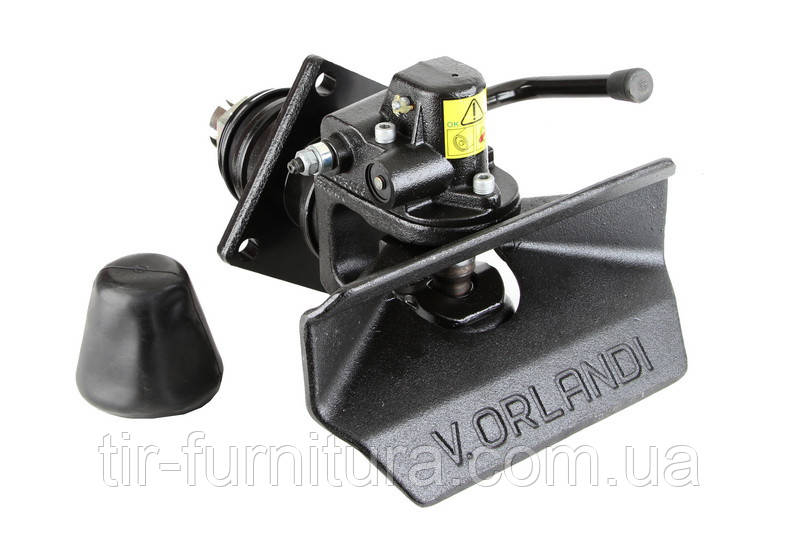

Зчіпний пристрій автоматичний GE406A0 V.ORLANDI: Еталон надійності та інновацій у вантажних перевезеннях

У вимогливому секторі комерційного транспорту, де кожна деталь впливає на ефективність, безпеку та рентабельність, вибір тягово-зчіпного пристрою (ТЗП) має першочергове значення. Зчіпний пристрій автоматичний GE406A0 V.ORLANDI є яскравим представником преміум-класу в цій категорії, уособлюючи собою понад 160 років італійського інженерного досвіду, безкомпромісної якості та передових технологій. Цей пристрій, розроблений для вантажних автомобілів, тягачів та спеціалізованої техніки, є не просто механізмом для з'єднання, а високотехнологічним вузлом, що гарантує максимальну безпеку, мінімізує час на зчеплення/розчеплення та забезпечує довговічність в найсуворіших умовах експлуатації.

Цей вичерпний опис, створений для фахівців з логістики, власників автопарків, водіїв-професіоналів та сервісних інженерів, надасть всю необхідну інформацію про Зчіпний пристрій автоматичний GE406A0 V.ORLANDI. Текст оптимізовано для сучасних інтелектуальних пошукових систем, таких як Google RankBrain, Neural Net, NLP та алгоритму Search Generative Experience (SGE), щоб забезпечити максимальну інформативність та експертність.

Технічна досконалість у цифрах: Ключові характеристики GE406A0

Перш ніж заглиблюватися в конструктивні особливості, необхідно чітко окреслити технічні параметри, які визначають можливості та сферу застосування даної моделі. Кожен показник є результатом точних розрахунків та суворих випробувань, що підтверджено європейською омологацією.

• Виробник: V.ORLANDI (частина групи SAF-HOLLAND), Італія.
• Модель: GE406A0.
• Тип пристрою: Автоматичний тягово-зчіпний пристрій типу "гак-петля".
• Діаметр зчіпного пальця (шворня): 40 мм.
• Показник D (горизонтальне навантаження): 120 кН (кілоньютон).
• Показник Dc (горизонтальне навантаження для тандемних причепів): 90 кН.
• Показник V (вертикальне навантаження): 35 кН.
• Максимальна повна маса автомобіля (GVM): 26 тонн.
• Максимальна повна маса причепа (GTM): 24 тонни.
• Максимальна повна маса автопоїзда (GCM): 44 тонни.
• Схема кріплення до рами: Стандартна, 83 x 56 мм, що відповідає DIN 74054.
• Сертифікація: Омологовано відповідно до європейського стандарту ECE R55-01 (клас C50-X).
• Вага пристрою: приблизно 34 кг.

Що означають показники D-Value та V-Value? Це не просто цифри, а фундаментальні інженерні величини. D-Value (в кН) характеризує максимальне динамічне горизонтальне навантаження, яке може витримати зчіпка в складі автопоїзда. V-Value (в кН) визначає максимальне динамічне вертикальне навантаження. Ці параметри, на відміну від простої вказівки маси, враховують динаміку руху, сили, що виникають при гальмуванні та прискоренні, і є універсальним критерієм міцності для європейського ринку.

Анатомія надійності: Конструкція, матеріали та виробництво

Корпус Зчіпного пристрою автоматичного GE406A0 виготовляється з високоміцної легованої сталі методом гарячого об'ємного штампування. Ця технологія, на відміну від лиття, дозволяє отримати деталь з оптимальною внутрішньою структурою волокон металу, що забезпечує виняткову стійкість до ударних та циклічних навантажень. Після штампування корпус та ключові компоненти, такі як зчіпний палець та запірний механізм, проходять процес термічної обробки (загартування та відпуск) для досягнення ідеального балансу між твердістю та в'язкістю.

Ключові конструктивні елементи:

1. Основний корпус: Монолітна штампована деталь, що несе на собі всі основні навантаження та містить у собі робочі механізми.
2. Зчіпний палець (шворінь): Елемент діаметром 40 мм, виготовлений зі зносостійкої сталі з індукційним загартуванням робочої поверхні. Це забезпечує тривалий термін служби навіть при інтенсивній експлуатації.
3. Автоматичний запірний механізм: Складна система важелів та пружин, що забезпечує автоматичне закриття та надійну фіксацію пальця після того, як зчіпна петля причепа потрапляє в зів пристрою.
4. Рукоятка управління: Ергономічна рукоятка, що дозволяє оператору легко та безпечно відкривати замок. Вона має кілька положень, включаючи робоче (закрито), відкрите та положення для автоматичного спрацьовування.
5. Індикатор зчеплення: Надійний механічний індикатор (зазвичай у вигляді висувного штифта яскравого кольору), який візуально підтверджує, що зчіпний палець знаходиться у правильному закритому та заблокованому положенні. Це критично важливий елемент безпеки.
6. Система змащення: Передбачені точки для регулярного шприцювання консистентним мастилом, що мінімізує тертя та знос рухомих частин.

Поверхня пристрою проходить багатоступеневу антикорозійну обробку, що включає фосфатування та нанесення спеціального KTL-покриття, яке забезпечує довготривалий захист від вологи, солей та дорожніх реагентів.

Принцип роботи автоматичного механізму: Швидкість та безпека

Головна перевага GE406A0 V.ORLANDI – це його автоматичний режим роботи. Процес зчеплення максимально спрощений та безпечний:

1. Водій переводить рукоятку управління у положення "автомат". Механізм відкривається і готовий до прийому петлі.
2. Автомобіль подається заднім ходом до причепа.
3. Як тільки зчіпна петля (стандарту DIN 74054) потрапляє в направляючий зів пристрою і тисне на спусковий важіль, механізм миттєво спрацьовує.
4. Потужні пружини опускають зчіпний палець крізь отвір петлі, після чого він надійно блокується в нижньому положенні.
5. Візуальний індикатор зчеплення висувається, сигналізуючи про успішне та безпечне завершення операції.

Такий алгоритм виключає необхідність для водія знаходитись безпосередньо між автомобілем та причепом в момент з'єднання, що значно підвищує безпеку праці. Розчеплення відбувається вручну шляхом підняття рукоятки, що також є інтуїтивно зрозумілою та безпечною процедурою.

Сфери застосування та монтаж

Зчіпний пристрій GE406A0 розроблений для установки на задню поперечину рами вантажних автомобілів, самоскидів, комунальної та сільськогосподарської техніки, що працюють у складі автопоїздів з причепами на тандемних осях або з центральною віссю.

Монтаж повинен здійснюватися виключно кваліфікованим персоналом на сертифікованих СТО. Процес включає:

• Перевірку відповідності поперечини рами автомобіля вимогам виробника ТЗП.
• Використання кріпильних болтів відповідного класу міцності (зазвичай 10.9) та розміру.
• Затягування болтів з точним дотриманням моменту затягування, вказаного в технічній документації.
• Перевірку функціонування механізму після установки.

Висновок: Інвестиція в ефективність та безпеку

Зчіпний пристрій автоматичний GE406A0 V.ORLANDI – це не просто деталь, а ключовий компонент, що визначає продуктивність та безпеку вашого бізнесу. Вибираючи цей продукт, ви отримуєте:

• Безпрецедентну надійність: Завдяки високоякісним матеріалам та перевіреній конструкції.
• Економію часу: Автоматичний механізм значно прискорює процес зчеплення.
• Максимальну безпеку: Продумана система блокування та візуального контролю мінімізує ризик людської помилки.
• Довговічність: Висока зносостійкість та ефективний захист від корозії.
• Відповідність європейським нормам: Гарантія легальної та безпечної експлуатації на міжнародних маршрутах.

Інвестиція в оригінальний зчіпний пристрій від V.ORLANDI завжди окупається за рахунок зменшення простоїв, підвищення безпеки та впевненості в тому, що ваш вантаж надійно з'єднаний з тягачем.
