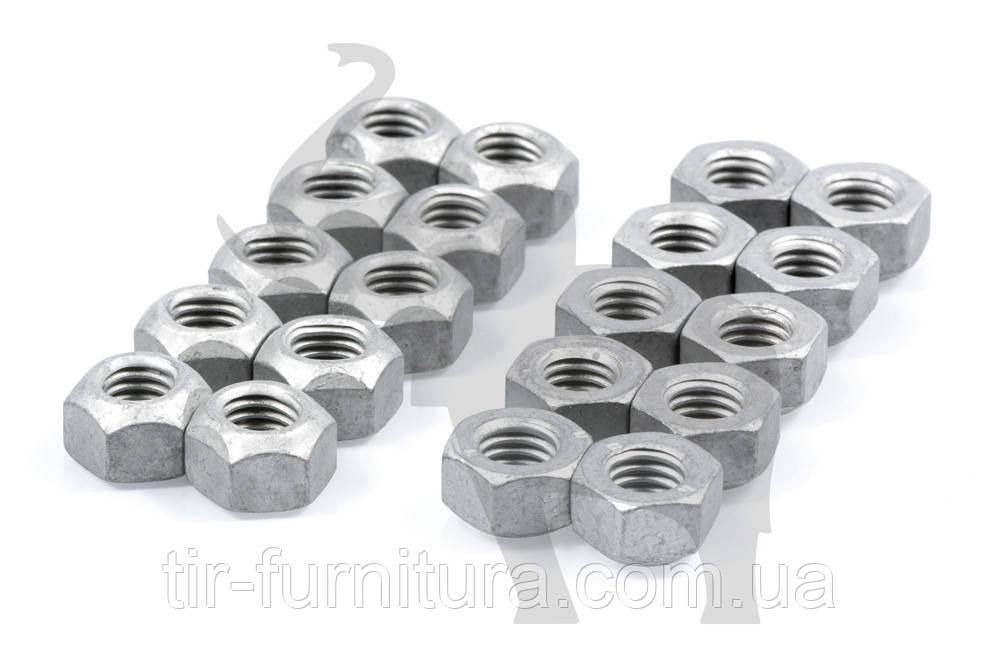

Фіксуюча гайка Ø12 SCHMITZ 820765

Гайка M12 SCHMITZ 820765: Технічний бюлетень з безпеки різьбових з'єднань у високовібраційних системах

У світі важкої комерційної техніки, де надійність кожного вузла безпосередньо впливає на безпеку дорожнього руху, не існує дрібниць. Найбільшим ворогом будь-якого різьбового з'єднання є вібрація — невпинна, руйнівна сила, здатна з часом ослабити навіть найнадійніше затягнутий болт. Саме для боротьби з цією загрозою інженери розробили спеціалізовані кріпильні елементи, серед яких ключове місце посідає самоконтряща гайка. Гайка M12 SCHMITZ 820765 є яскравим прикладом такого високотехнологічного рішення. Це не просто стандартний кріпильний виріб, а прецизійний, одноразовий компонент безпеки, кожна характеристика якого — від класу міцності до матеріалу полімерного кільця — є результатом ретельних розрахунків та відповідає найсуворішим стандартам Schmitz Cargobull. Цей детальний технічний аналіз має на меті надати професіоналам — інженерам, механікам, керівникам сервісних центрів — глибоке розуміння того, як працює цей компонент, чому його повторне використання є категорично неприпустимим, і чому вибір оригінальної деталі є єдиним гарантом безпеки та надійності.

Інженерія проти вібрації: Як працює самоконтряща гайка з полімерним кільцем

Щоб зрозуміти унікальність та незамінність гайки SCHMITZ 820765, необхідно заглибитися в принцип її роботи.

Проблема самовідкручування

У класичному різьбовому з'єднанні сила тертя між витками різьби болта та гайки утримує їх разом. Однак під дією постійних вібрацій, характерних для напівпричепа, виникають мікроскопічні зсуви, які на короткі миті долають цю силу тертя. Кожен такий мікрозсув може призвести до незначного повороту гайки проти годинникової стрілки. Мільйони таких циклів поступово призводять до повного ослаблення з'єднання, втрати сили притиску та, врешті-решт, до його руйнування.

Анатомія та принцип дії гайки SCHMITZ 820765

Конструктивно ця гайка складається з двох основних частин:

1. Металевий корпус: Виготовлений з високоміцної сталі, він несе основне силове навантаження.
2. Полімерне (нейлонове) кільце: Вбудоване у верхню частину гайки, воно має внутрішній діаметр, що є трохи меншим за діаметр різьби відповідного болта М12.

Принцип дії полягає у створенні додаткового, постійного тертя, яке не залежить від сили затяжки:

1. Коли болт закручується в гайку, його різьба вільно проходить через металеву частину.
2. Дійшовши до полімерного кільця, болт починає врізатися в нього, деформуючи та стискаючи полімер.
3. Стиснене полімерне кільце створює потужну, радіально спрямовану силу, яка щільно охоплює витки різьби болта з усіх боків.
4. Це створює значне постійне тертя (prevailing torque), яке діє як постійне гальмо, що протидіє будь-яким спробам вібрації провернути гайку. Навіть якщо основна сила притиску в з'єднанні тимчасово зменшиться, це тертя буде надійно утримувати гайку на місці.

Критичне правило безпеки: Чому самоконтрящу гайку категорично заборонено використовувати повторно

Це найважливіший аспект, який повинен знати кожен механік та інженер. Гайка M12 SCHMITZ 820765 є одноразовим компонентом безпеки. Її повторне використання є грубим порушенням технології ремонту та створює пряму загрозу безпеці.

Чому так? При першому використанні болт, проходячи крізь полімерне кільце, фактично нарізає в ньому різьбу. Цей процес створює ідеальне, щільне з'єднання з нульовим зазором, що і забезпечує максимальну силу тертя та надійну фіксацію.

Коли гайка відкручується, ця нарізана в полімері різьба частково руйнується та зношується.

При спробі повторного використання відбувається наступне:

• Втрата фіксуючих властивостей: Болт вкручується у вже існуючу, пошкоджену різьбу в полімері. Сила, необхідна для деформації кільця, значно зменшується. Дослідження показують, що при другому використанні фіксуюче зусилля (момент відкручування) може впасти на 50-70% і більше. Гайка втрачає свою головну функцію.
• Ілюзія надійності: Механік може затягнути гайку до потрібного моменту, але вона більше не буде захищена від самовідкручування. Під дією вібрацій таке з'єднання ослабне так само швидко, як і з'єднання зі звичайною гайкою.

Висновок: Завжди замінюйте самоконтрящу гайку на нову щоразу, коли розбираєте різьбове з'єднання. Економія на такій деталі є абсолютно невиправданим ризиком.

Розшифровка специфікацій: Що гарантує артикул 820765

Оригінальний артикул Schmitz гарантує, що ви отримуєте компонент, який повністю відповідає інженерним вимогам.

• Розмір М12: Цей розмір використовується у найвідповідальніших вузлах напівпричепа, таких як кріплення елементів підвіски (амортизаторів, напівресор), гальмівних механізмів, силових елементів рами та фурнітури. Саме в цих місцях надійність з'єднання є критично важливою.
• Клас міцності гайки: Гайки, як і болти, мають свій клас міцності (зазвичай позначається однією цифрою, наприклад, 8 або 10). Клас міцності гайки повинен відповідати або перевищувати клас міцності болта, з яким вона використовується, щоб уникнути зриву різьби в гайці при затягуванні. Гайка SCHMITZ 820765 має гарантовано високий клас міцності (зазвичай 8 або 10), що відповідає високоміцним болтам, що використовуються у конструкції.
• Якість полімерного кільця: Schmitz використовує кільця з високоякісного поліаміду (нейлону), який зберігає свою еластичність та міцність у широкому діапазоні температур, стійкий до впливу мастил та хімічних речовин. Дешеві аналоги можуть використовувати низькоякісний пластик, який тріскається на морозі або розм'якшується в спеку, повністю втрачаючи свої фіксуючі властивості.
• Спеціалізоване покриття: Гайка має передове антикорозійне покриття (наприклад, цинк-ламельне), яке забезпечує довготривалий захист від іржі та, що важливо, має стабільний коефіцієнт тертя для точного дотримання моментів затяжки.

Неприпустимий ризик: Небезпека використання невідомих аналогів

Спроба замінити оригінальну гайку SCHMITZ 820765 на «схожу» з ринку або зі звичайного магазину кріплень є надзвичайно небезпечною. Ви отримуєте деталь з цілою низкою невідомих параметрів:

• Невідомий клас міцності: Ви ризикуєте встановити гайку класу 4 на болт класу 10.9, що неминуче призведе до її руйнування.
• Невідома якість полімеру: Кільце може не виконувати свою функцію або зруйнуватися вже через кілька тижнів експлуатації.
• Непередбачуваний момент затяжки: Невідомий коефіцієнт тертя не дозволяє правильно затягнути з'єднання. У критично важливих вузлах напівпричепа, від яких залежить життя та здоров'я людей, такі ризики є абсолютно неприпустимими.

Висновок: SCHMITZ 820765 — ваша гарантія надійного та безпечного з'єднання

Гайка M12 SCHMITZ 820765 є набагато складнішим та відповідальнішим компонентом, ніж може здатися. Це прецизійний, високотехнологічний, одноразовий елемент безпеки, розроблений для вирішення однієї з найскладніших проблем у машинобудуванні — протидії вібраційному самовідкручуванню. Її унікальне поєднання високоміцної сталі, інноваційного полімерного кільця та передового захисного покриття гарантує, що найвідповідальніші різьбові з'єднання вашого напівпричепа залишаться надійно затягнутими протягом усього терміну служби. Дотримання ключового правила — обов'язкової заміни цієї гайки на нову при кожному розбиранні вузла — є ознакою професійного підходу до ремонту та єдиним способом гарантувати повну відповідність вашої техніки найвищим стандартам безпеки, встановленим інженерами Schmitz Cargobull
